【概述】
SQ型全自动机械过滤器装置属无电控、无阀门、无专人管理型。体外不设反冲洗系统和水塔。当滤料上层的悬浮物升高时，过滤水流速逐渐减小，体内水位逐渐升高，达到设置高度（负压）行成虹吸，几分钟后水流将委快改变方向并连同体内高位水箱内的水同时快速从底部向上冲洗，当高位水箱内的水降到最低位时，破坏斗内进气而虹吸停止，进水便很快回到原来进水方向。本装置无后移症问题，具有较高的节水、节电、节约人工特点，能配套于自动化工程。
【适用条件】
|
型 号
|
工作压力
|
适用水温
|
生活给水
（浊度）
|
软化、除盐水
（浊度）
|
游泳、水景水
（浊度）
|
循环冷却
（浊度）
|
||||
|
滤前
|
滤后
|
滤前
|
滤后
|
滤前
|
滤后
|
滤前
|
滤后
|
|||
|
SQ-10～
SQ-100
|
0.1～0.3
MPa
|
10～50
℃
|
≤20
mg/l
|
≤3
mg/l
|
≤3.5
mg/l
|
≤1
mg/l
|
≤5
mg/l
|
≤1.5
mg/l
|
≤80
mg/l
|
≤10
mg/l
|

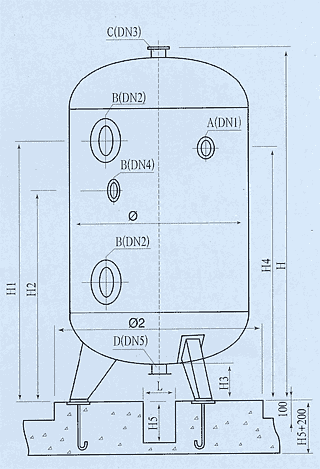

【外形结构】

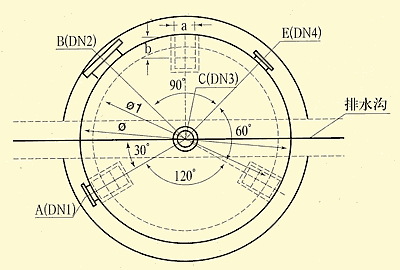

管口代号： A——进水口 B——入孔 C——进气 D——排污口 E——出水
【尺寸参数】
|
型 号
|
生活污水
(m3/h)
|
工业给水
(m3/h)
|
φ
|
φ1
|
H
|
H1
|
H2
|
H3
|
H4
|
|
SQ-7.5
|
7.5
|
10
|
1200
|
1000
|
3900
|
2550
|
1900
|
200
|
2600
|
|
SQ-10
|
10
|
15
|
1400
|
1200
|
3950
|
2550
|
1900
|
200
|
2600
|
|
SQ-15
|
15
|
20
|
1600
|
1400
|
4000
|
2600
|
1920
|
230
|
2700
|
|
SQ-20
|
20
|
25
|
1800
|
1600
|
4050
|
2650
|
1920
|
230
|
2850
|
|
SQ-25
|
25
|
30
|
2000
|
1800
|
4100
|
2700
|
1950
|
230
|
2900
|
|
SQ-30
|
30
|
50
|
2600
|
2400
|
4200
|
2800
|
2000
|
250
|
2920
|
|
SQ-50
|
50
|
70
|
3000
|
2800
|
4300
|
2900
|
2100
|
300
|
2940
|
|
SQ-70
|
70
|
100
|
3400
|
3200
|
4410
|
3000
|
2200
|
300
|
2960
|
|
型 号
|
H5
|
a
|
b
|
DN1
|
DN2
|
DN3
|
DN4
|
DN5
|
自重(Kg)
|
|
SQ-10
|
400
|
140
|
160
|
80
|
450
|
50
|
65
|
125
|
1320
|
|
SQ-15
|
400
|
140
|
160
|
80
|
450
|
65
|
80
|
150
|
1680
|
|
SQ-20
|
450
|
150
|
180
|
100
|
450
|
65
|
100
|
150
|
2160
|
|
SQ-25
|
450
|
150
|
180
|
100
|
450
|
80
|
125
|
150
|
3120
|
|
SQ-30
|
500
|
160
|
200
|
150
|
450
|
80
|
125
|
200
|
3840
|
|
SQ-50
|
500
|
180
|
220
|
150
|
450
|
80
|
150
|
200
|
6360
|
|
SQ-70
|
550
|
200
|
240
|
200
|
450
|
100
|
150
|
250
|
7800
|
|
SQ-100
|
600
|
220
|
260
|
200
|
450
|
100
|
200
|
300
|
10680
|

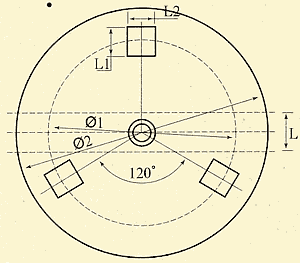

【基础预埋件尺寸图】
|
型 号
|
φ1
|
φ2
|
L
|
L1
|
L2
|
|
SQ-10
|
1000
|
1350
|
350
|
260
|
240
|
|
SQ-15
|
1200
|
1550
|
400
|
260
|
240
|
|
SQ-20
|
1400
|
1750
|
450
|
280
|
250
|
|
SQ-25
|
1600
|
1950
|
450
|
280
|
250
|
|
SQ-30
|
1800
|
2150
|
450
|
320
|
260
|
|
SQ-50
|
2400
|
2750
|
500
|
320
|
280
|
|
SQ-70
|
2800
|
3200
|
500
|
340
|
300
|
|
SQ-100
|
3200
|
3600
|
600
|
350
|
320
|
